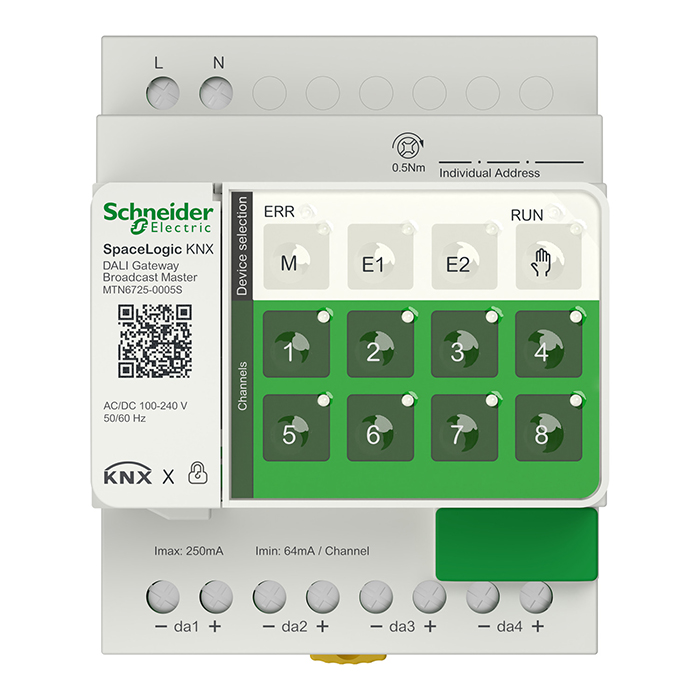

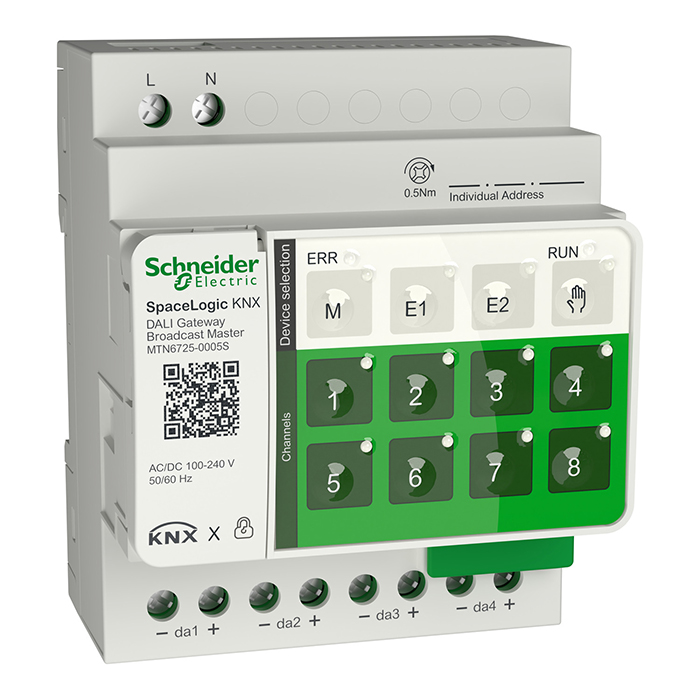

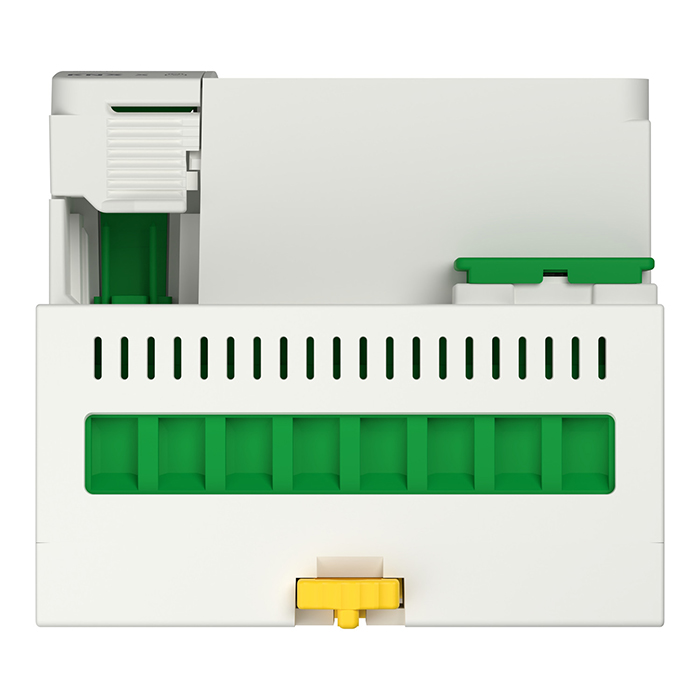

MTN6725-0005S施耐德DALI四通道KNX调光模块网关智能调光调色系统

施耐德DALI四通道调光模块网关MTN6725-0005S产品描述：

通过此设备可控制具有DALI接口的电子镇流器，并将状态反馈至KNX总线。每个通道最多可连接32个DALI（ECG）设备。同时支持符合以下两种标准得镇流器： IEC 62386-102 ed1（DALI1）和IEC 62386-102 ed2（DALI2）。该设备通过广播方式发送DALI信号至镇流器，无需对镇流器进行地址配置。

这是一款主控设备，将来最多可以连接两台其他设备扩展设备。（DALI扩展模块：MTN6825-0005 或开关扩展模块：MTN6805-0008）。

该设备可将KNX系统发出的开关和调光指令转换为相应的DALI电报，或将DALI总线上的状态和事件信息转换成KNX协议报文传输到KNX总线上。

已内置DALI电源用于ECG DALI供电，无需额外增加DALI电源。

DALI四通道调光模块网关MTN6725-0005S功能：

■ 4个独立的DALI通道用于广播控制，电气隔离为两组

■每个通道可同时控制多达32个DALI 镇流器

■无需对DALI灯具进行DALI调试或识别

■通过各种KNX通信对象对通道进行多种控制

■支持设备类型8（DT-8）镇流器的彩色灯光控制：

- 色温（DT-8子类型Tc）

- RGB（DT-8子类型RGBWAF）

- HSV（DT-8子类型RGBWAF）

- RGBW（DT-8子类型RGBWAF）

■根据光照强度自动调整色温（从暗到冷）

■用于同时控制所有已连ECG设备的广播对象

■通道具有多种操作模式，如连续运行、夜间运行等

楼梯计时器

■用于开启和关闭延时的定时器

■每个通道均配备综合运行小时计数器，当设置时间达到，会发出相应信号

■对每个通道的灯和镇流器（ECG）故障进行单独检测，并发出警报

■场景模块，最多可设置16个场景，可根据需要分配至KNX场景1至64

■“节能功能”允许在灯亮时关闭ECG主电源

通过额外的开关执行器进行关闭

■通过设备上的操作按钮进行手动操作

■通过设备上的LED指示灯发出错误状态信号并进行状态诊断

兼容KNX安全：该执行器支持KNX数据安全，通过加密电报来保护设备免受来自KNX总线的未经授权访问。

根据EN 60715标准，安装在DIN导轨TH35上。总线通过总线连接端子连接。

DALI四通道调光模块网关MTN6725-0005S产品参数：

产品系列：KNX总线设备

产品类型：调光控制器   KNX DALI 网关

操作模式：手动/自动

供电电压：KNX总线，直流24V（SELV）

通讯端口协议：DALI

模块位数（18 mm/位）：4

安装方式：DIN 导轨安装

额定工作电压 [Ue]：100...240 V

网络频率：50...60 Hz

电源电压：AC110-240V，50-60Hz

ECG 数量：根据IEC 62386-101第1版和第2版，每个通道最多32个ECG，共128个ECG

DALI电压：通常为18 VDC，防短路电流最大250mA，基本绝缘（无SELV）

保证供电电流：每通道64mA

最大供电电流：每通道最大250mA

关机延迟：DALI短路后600mS

关机后启动尝试：短路检测后5S

推荐电缆截面：最小1.5mm²

电线规格范围：供电线1.5-4 mm²，DALI线1.5-4 mm²

防护等级：IP 20

接口：KNX ， DALI

装置宽度：4模数=约72mm

供货范围：含总线接线端子
