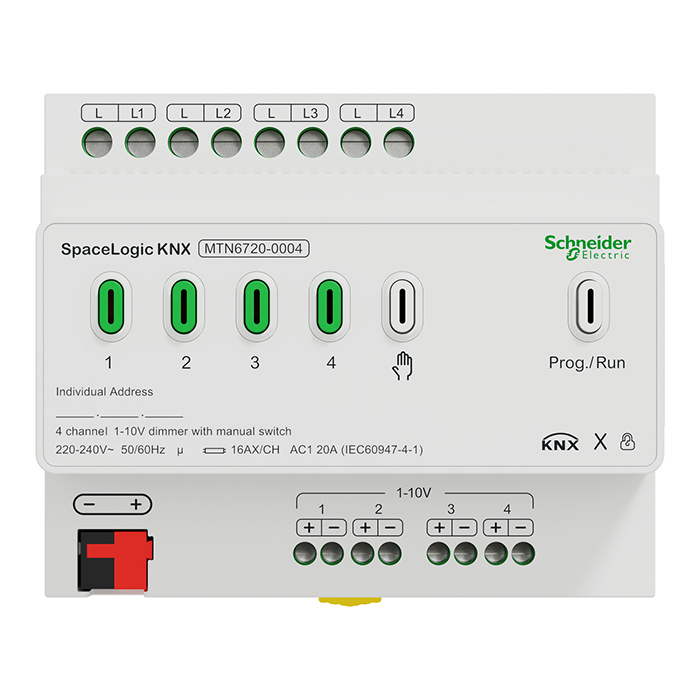

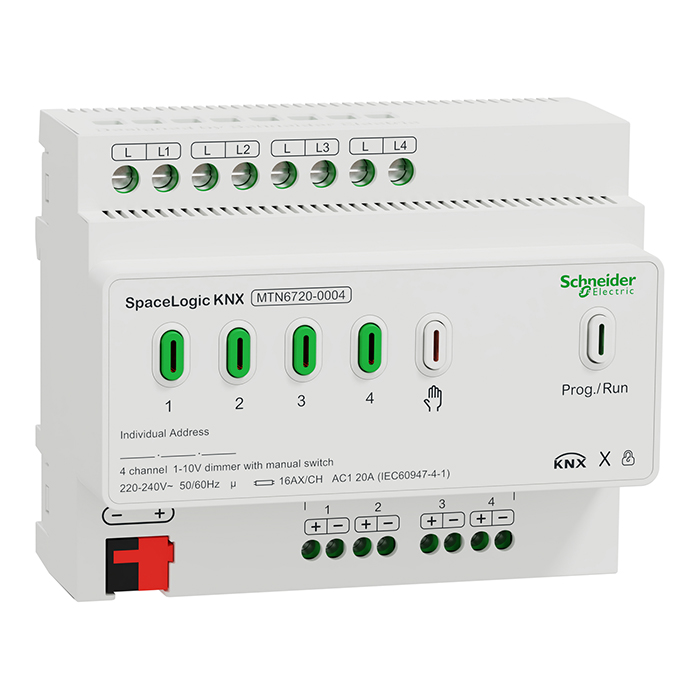

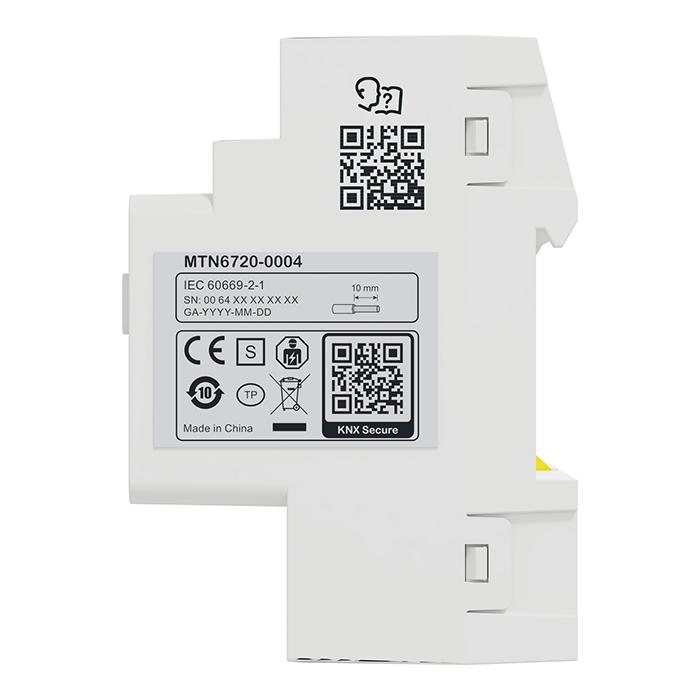

MTN6720-0004施耐德4通道1-10V调光模块带手动开关支持KNX数据安全莫顿智能照明系统

  施耐德电气SpaceLogic 1-10V调光器是一款KNX DataSecure数据安全执行器，可控制最多4个通道的负载。 该设备专为智能建筑自动化系统提供精准控制而设计，每通道集成20A AC1继电器，支持手动强制操作及总线控制功能。 设备采用TH35标准DIN导轨安装（符合EN 60715规范） 白色外壳结构，通过ETS软件可配置调光功能，包括可调 dimming曲线、同步调光速度、记忆功能、ON/OFF延时以及可选手动关闭的楼梯间照明控制。 该执行器采用II类绝缘设计和过压类别III安全等级，配备双终端接口方案（230V螺丝端子连接和1-10V插接端子），并集成KNX总线耦合器实现无缝系统集成。 针对LED应用优化设计，在功率因数>0.6时提供650W标称功率，0.5-0.6功率因数时提供300W标称功率。其1-10V控制接口工作范围为1-10V DC，最大沉降电流100mA。 设备物理尺寸为宽108mm×高90mm×深65.7mm。 施耐德电气KNX系统作为智能建筑自动化整体解决方案，通过易于使用的技术驱动功能提升能效、舒适度和安全性。该开放式网络通信标准通过自适应照明控制提升建筑自动化水平，符合CE认证、KNX认证和CB认证要求，实现紧凑高效的能源管理解决方案。

      通过常开触点，可对4路负载进行相互独立的控制。带集成总线耦合器和螺丝端子。220-240V开关输出可通过手动开关操作。通道指示器可以同时指示输出负载通道是关闭还是打开。

绿色LED闪烁表示应用程序加载后已准备好运行。

根据EN 60715标准，设备需安装在DIN导轨TH35上。总线使用总线连接端子连接。

MTN6720-0004施耐德4通道1-10V调光模块功能特性

● 开关功能

● 色温调节

● 楼梯灯功能

● 预设值功能

● 具备状态反馈

● 相对调光功能

● 绝对调光功能

● 状态报告、错误报告

● 调光延迟时间的功能

● 总线复位状态设定功能

● 场景、预设控制：8位/1位

● 把带有1-10V接口的设备连接到KNX

MTN6720-0004施耐德4通道1-10V调光模块KNX软件功能：

KNX软件功能：不同的调光曲线和调光速度可调节为相同的调光时间、记忆功能、开/关延迟、带/不带手动关闭功能、阶梯时间功能、场景（最多可以检索八个存储的亮度值）、中央功能、逻辑操作或优先控制、锁定功能、状态反馈、总线电压恢复行为、色温调节。

MTN6720-0004施耐德4通道1-10V调光模块产品参数

输出个数：4

操作模式：手动/自动

产品系列：KNX总线设备

产品型号：MTN6720-0004

总线/网络类型：KNX总线系统

产品名称：4通道1-10V调光模块

产品类型：调光控制器 DC1-10 V

最小开关电流：100mA/12V交流电

电源电压：KNX总线，DC 21~30V

额定电流：12mA，最大23mA/24V

标称电压：AC 220-240V，50/60Hz

标称电流：20A AC-1，IEC60947-4-1

继电器参数—瞬时电流：最大值480 A/2100 μs

对于每个开关输出：AC1操作协议。符合IEC60947-4-1：最大值 20A

负载能力（无源）：最大100mA（最大50个电子镇流器或LED驱动器，取决于EB或驱动器）

IP 防护等级：IP20

运行温度：-5…45 °C

网络频率：50...60 Hz

工作海拔：< 2000 m

安装方式：DIN 导轨安装

模拟量输出范围：1...10 V

相对湿度：0…93 % 无冷凝

贮存环境温度：-25…55 °C

模块位数（18 mm/位）：6

额定工作电压 [Ue]：220...240 V

标称负载：

白炽灯：3680W

荧光灯：3680W

电容负载：16AX，最大140µF

带电感变压器的低压卤灯：2200VA

带电子变压器的低压卤素灯：3000VA

LED灯：650W*，PF≥0.6；300w，0.5≤PF<0.6

本地信号指示：

LED指示灯 (黄色) for 开/关

LED指示灯 (红色) for 编程模式

LED指示灯 (绿色) for application download

包装重量：441.2 g

包装高度：9.6cm

包装宽度：12.6 cm

包装长度：12.6 cm
