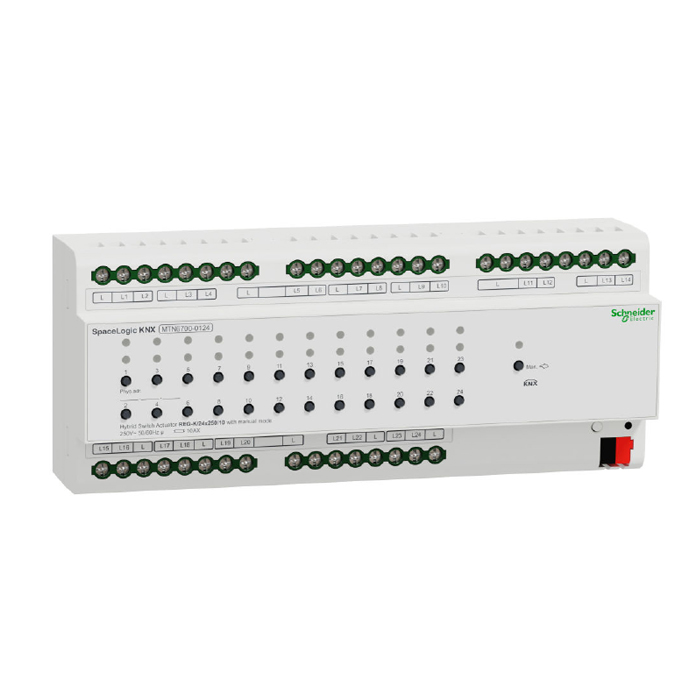

MTN6700-0124施耐德24通道KNX多功能开关执行器是施耐德智能照明控制2025年新款开关执行器。24通道开关控制模块是智能照明控制系统中执行装置的执行装置部分。 施耐德KNX智能照明控制系统由执行设备、输入输出设备、总线设备三部分组成。 执行设备包括开关模块、窗帘模块、调光模块等。

MTN6700-0124施耐德24通道多功能开关执行器KNX调试

●接通总线电源.

●按下编程按键，编程指示灯亮红色。

●将物理地址和应用软件加载到设备中。完成后，编程指示灯亮绿灯闪烁

MTN6700-0124施耐德24通道多功能KNX开关执行器参数：

触点数量：24

产品颜色：灰色

产品系列：KNX

IP 防护等级：IP20

额定电流 [In]：10A

KNX：总线连接端子

操作模式：手动按钮

KNX功耗：< 840 mW

KNX介质：TP1-256

电压频率：50...60 Hz

总线/网络类型：KNX

产品类型：开关作动器

总线电源：DC 21~30 V

安装方式：DIN 导轨安装

额定工作电压 [Ue]：230 V

产品型号：MTN6700-0124

产品名称：24路10A开关控制

模块位数（18 mm/位）：12

最小开关电流： 100 mA/12 V AC

模块设备附加信息：支持多相位连接

24通道：额定电流12 mA, 最大28 mA/24 V

负载类型以及功率：

AC1 10A操作(cosφ=0.8) 符合 IEC 60947-4-1

AC36A操作(cosφ=0.45)符合IEC60947-4-1

白炽灯：2500W

荧光灯：2500W

特低电压的白炽灯(如卤素灯)的电子降压换流器：1100W

特低电压的白炽灯(如卤素灯)的铁芯变压器：900W

LED灯：4/16/24通道：300W，PF≥0.6；150W，0.5≤PF<0.6

8 通道： 250 W，PF≥ 0.6；100W，0.5≤PF<0.6

容性负载：10 AX，140 μF

电动机：1500 VA，PF≥0.6

环境条件：

    工作温度：-5…+45°C

    储存温度：-25+55°C

    运输温度：-25+70°C

    最大湿度：93%，无冷凝

    安装海拔：高达海拔<2000米

产品尺寸（宽x高x深）：72 x 90 x 64 mm

MTN6700-0124施耐德24通道KNX多功能开关执行器功能特性：

●具备手动按钮开关；

●具备状态反馈

●开、关延迟时间的功能；

●场景、预设控制：8位/1位

●带“与”、“或”、“异或”、门函数等逻辑功能

●通过常开触点，可对4路负载进行相互独立的开关操作。安装在DIN配电柜轨道 EN 50022上。

●总线的连接通过一个总线连接端子完成，无需数据导轨数据条。在载入应用程序后使用一个绿色LED指

示灯表示设备处于操作就绪状态。

MTN6700-0124施耐德24通道多功能开关执行器KNX软件功能：

可以作为常闭触点或者常开触点使用，每个通道都有延迟功能以及反馈功能可编程设置。

用于楼梯照明功能的开口标志，封闭和附加逻辑操作或优先级控制，场景，每个通道都有状态反馈功能，

中央功能，可以全面设置参数以处理总线电压故障并进行恢复操作，可以设置下载操作的参数。

备注：带总线连接端子
