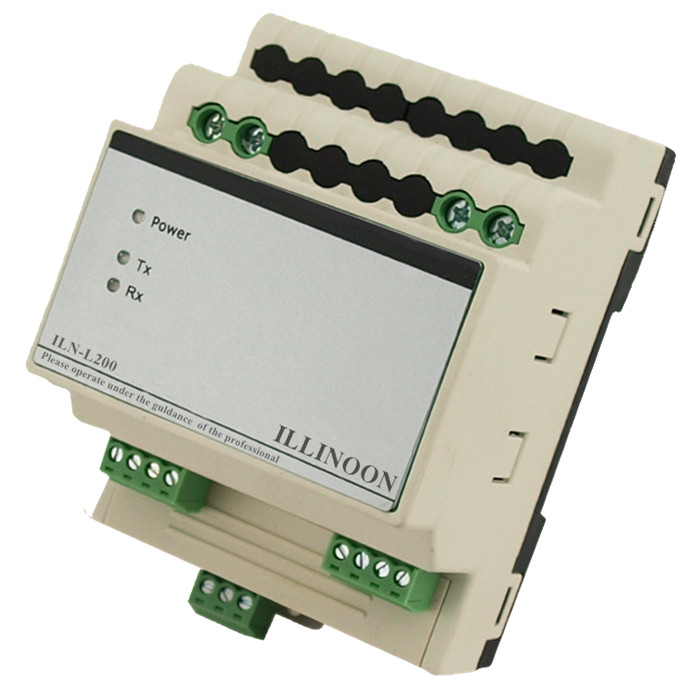

总线模块采用标准导轨式安装,AC220V电源输入,带24V电源输出,可作为电源模块使用,同时带有隔离接口,扩展系统总线接口,支持中继扩展,信号放大。
1、详细参数
设备供电电压:DC 24V 90mA
设备供电输入电源:AC220V 100mA
总线放大信号接口:1路/RJ45接口,光电隔离,信号中继放大
总线外部扩展信号接口:2路RJ45接口,非隔离,信号中继放大,带24V电源输出
总线内部接口:2*4P端口,非隔离,信号中继放大,带24V输出
外观尺寸(长×宽×高):72mm×95mm×65mm
重量:176g/pcs
2、功能特性
标准导轨式安装,占4个模数位;
提供1路用于电箱间连接的总线扩展级联接口,物理隔离;
提供2路外部总线扩展接口,带24V电源输出,可外接面板;
提供1路总线内部连接接口;
采用L-Bus总线通信;
